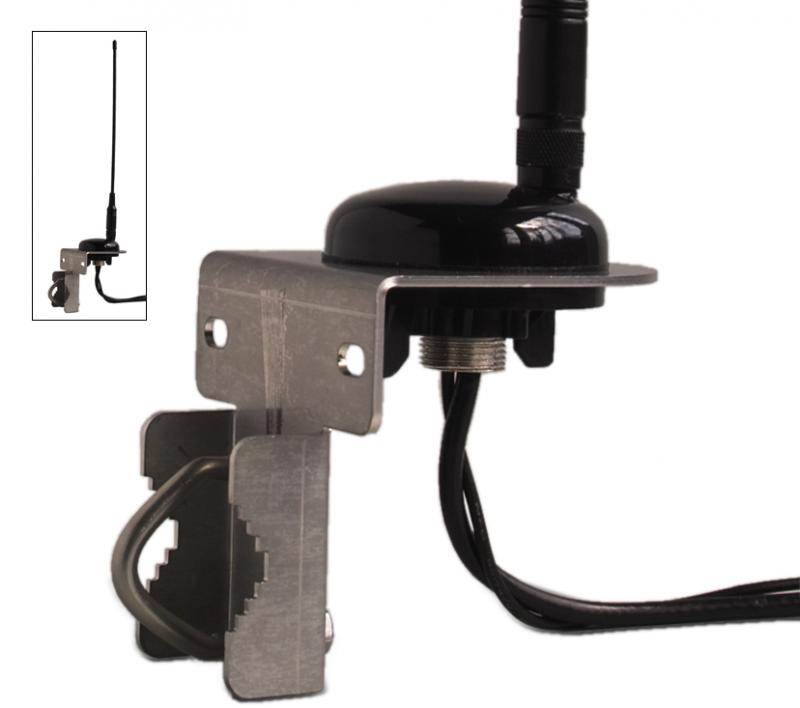

Kombiantenne A028

Kombiantenne A028
Typ Kategorie Titel Größe Version Geändert am
pdf Broschüre Kombiantenne Broschüre 1.36 Mb 2.0 28.05.2009
pdf Präsentationen Antennen Installationsanleitung 0.28 Mb 1 29.11.2013
pdf Technische Daten Kombiantenne Daten 0.11 Mb 1.0 13.03.2009
Typ Softwaretyp Beschreibung Größe Version

Funktionsweise:
Die Kombiantenne UKW/GPS der Fa. Weatherdock AG, ist dazu geeignet auf einfache Art und Weise den easyTRX (AIS Class B Sender/Empfänger) anzuschließen.


Was ist nötig um die Kombiantenne anzuschließen?
Es ist keine besondere Einrichtung, noch einen besondere Verkabelung nötig. Die Kombinatenne UKW/GPS wird mit jeweils 6m langen Kabeln geliefert. Aus der Kombiantenne führen 2 Kabel heraus. Ein Kabel vom GPS mfpänger, 1 Kabel von der UKW Antenne. Die Kabel können mit einem Aircell 7 (oder ähnlich guter kabelqualität - bitte nicht RG58) problemlos bis auf insgesamt 15m verlängert werden.

Für welchen Class B AIS Sende/Empfänger ist die Kombiantenne UKW/GPS geeignet?
Die Kombiantenne UKW/GPS ist für jeden Class B AIS Sende/Empfänger geeignet.

GPS-Antenne:

  • Betriebsfrequenz: 1575,42 MHz
  • Polarisation: RHCP (rechtsdrehend zirkular)
  • VRichtcharakteristik, typische Werte: Zenith: +5dBi, 10°: -1dBi
  • Verstärkung: circa 27dB
  • Rauschzahl: 2dB max.
  • Betriebsspannung: 5V DC+/- 10%
  • Betriebsstrom: < 30mA
  • VSWR: 2:1 max.

VHF-Antenne:

  • Frequenzbereich: 156 ... 162MHz
  • VSWR 1,5:1 max
  • Gewinn: circa 0dBi
  • Impedanz: 50 Ohm
  • Maximale Sendeleistung: 30W
  • Antennenlänge: circa 35cm
  • Strahlerelement: flexibel
  • GPS Antenne
  • GPS liefert keine NMEA, sondern GPS Rohdaten
  • Spannungsversorgung des GPS durch den
    Class B AIS Sende/Empfänger notwendig
  • Inklusive Edelstahlhalter
  • Artikelnummer A028
